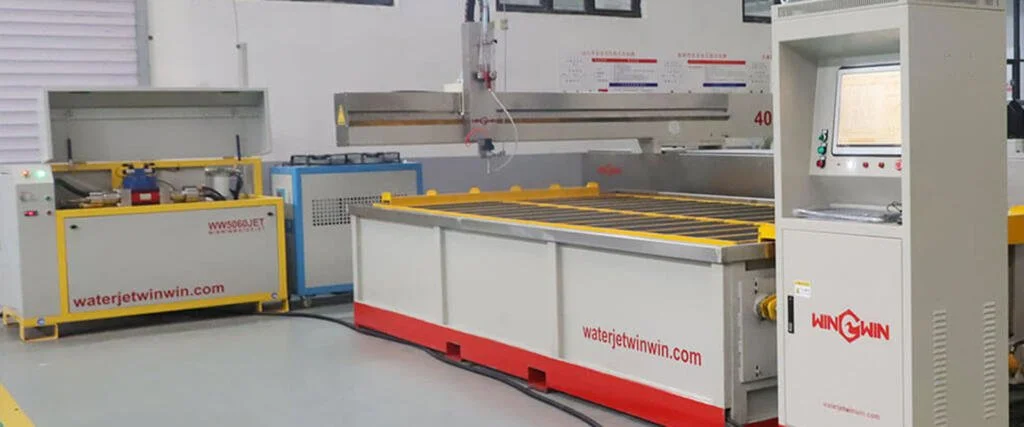

3-осевой станок гидроабразивной резки с наземной системой подъема
Описание продукта станка гидроабразивной резки: Станок гидроабразивной резки использует воду под высоким давлением и специальный песок для резки. Процесс резки не имеет искр и термической деформации. Этот трехосевой станок гидроабразивной резки больше используется для резки металла, мрамора, стекла, резины и т. Д., Наш станок гидроабразивной резки обладает характеристиками высокой стабильности и высокой точности.
Особенности станка гидроабразивной резки:
Используется наземная подъемная система, которая подходит для крупномасштабной загрузки пластин, снижая риск поломки персонала и материала
Насос сверхвысокого давления мощностью 40 л.с., давление может достигать 60 000 фунтов на квадратный дюйм, режущая поверхность гладкая, а скорость резки высокая
Ядро интенсификатора импортируется из США, что обеспечивает длительное использование
Программное обеспечение станка гидроабразивной резки и серводвигатели используют бренд WEIHONG единообразно, с хорошей совместимостью и стабильностью. Программное обеспечение станка гидроабразивной резки простое в эксплуатации и может быть эффективно использовано за один день
Консольная конструкция, резервуар для воды и рама разделены для обеспечения точности и устойчивости станка
Весь станок гидроабразивной резки защищен нержавеющей сталью, без коррозии, без ржавчины, с хорошим пыленепроницаемым эффектом
Подводная режущая конструкция может быть настроена для снижения шума и создания хорошей среды
Используйте толстый винт, большой ползунок или линейную конструкцию направляющей, чтобы обеспечить стабильность работы станка на высокой скорости
Серия | 4020 Водометная струя | Тип | Консольный тип |
Угол резания | 0 Градусов | Контроль точности | ±0,01 мм |
Размер таблицы | 4000 мм x 2000 мм x 200 мм | Перемещение оси Z | 200мм |
Точность резки | ±0,1 мм | Точность повторного позиционирования | ±0,05 мм/м |
Скорость резания | 11000 мм/мин | Сертификат | CE ISO |
Мотор | 30 кВт / 40 л.с. | Послепродажное обслуживание | Онлайн-сервис установки |
.MAX. Диапазон резки | 4000 мм x 2000 мм x 200 мм | Материал | Нержавеющая сталь |
Введение основных компонентов платформы гидроабразивной резки:
Консольная конструкция, отдельная конструкция режущей платформы и рабочей платформы, позволяющая избежать общей деформации машины, на которую влияет нагрузка на резервуар для воды
Ось X режущей платформы изготовлена из профиля из алюминиевого сплава, который имеет малый вес, высокую прочность и не деформируется навсегда.
Ось Y режущей платформы имеет линейную конструкцию направляющей для обеспечения стабильности работы. Линейная направляющая большой платформы более стабильна, чем винтовая конструкция
Полная защитная структура из нержавеющей стали, может стабильно работать в любой сложной среде
Сосредоточьтесь на стабильности и используйте меньше деталей с компактной режущей головкой
Резервуар для воды изготовлен из стальной пластины толщиной 6 мм, ширина сетки составляет 80 см, а регулируемая конструкция более удобна для клиентов
Бренд винтовых слайдеров платформы использует тайваньский бренд ABBA, стабильность и срок службы гарантированы
Сила | 40 л.с. (30 кВт) | Максимальный расход воды | 1,0 галлона в минуту (3,8 л/мин) |
Макс. Давление | 60 000 фунтов/кв. дюйм | Напряжение | 380 В/другие |
Макс. Диаметр отверстия. | .014 дюйм (0,36 мм) | Объем аттенюатора | 1л |
Длина | 1600мм | Емкость гидравлического резервуара | 114 л |
Ширина | 1200мм | Вес | 0.9т |
Высота | 1100мм | Непрерывное рабочее давление | 360 МПа-380 МПа |
Температура | 5°-40° | Температура | 115Л |

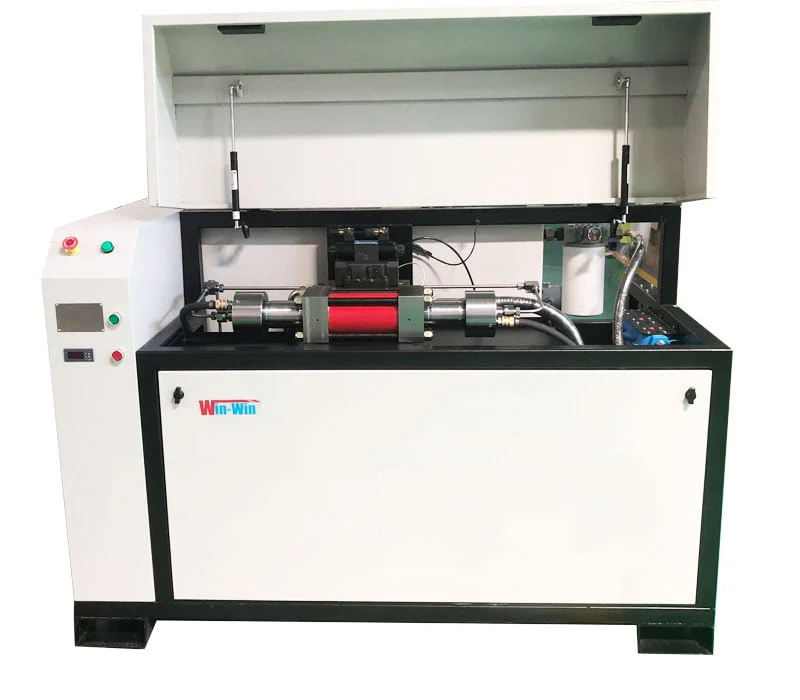

Насос-интенсификатор WW5060, экономичный, хорошая рыночная универсальность, основные части насоса-интенсификатора распространены на рынке, и установлены двойные системы фильтрации гидравлического масла, три системы фильтрации воды, независимый регулируемый насос, труба высокого давления Sandvik, полная защитная структура, безопасная и надежная, главной особенностью насоса-интенсификатора WW5060 является стабильность, подходит для металлургической промышленности, стекольная промышленность, резиновая промышленность, мраморная промышленность и т. Д. Насос-интенсификатор WW5060 популярен на рынке уже более 20 лет, это зрелый и стабильный насос-интенсификатор, вы можете с уверенностью выбирать

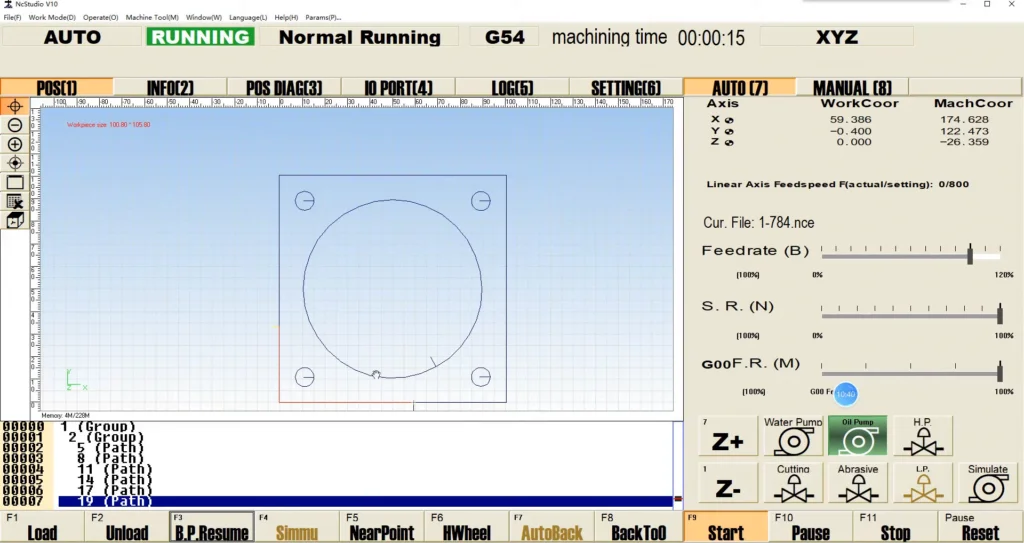

Особенности операционной системы станка гидроабразивной резки:
Вся система и серводвигатель WEIHONG используются с хорошей стабильностью и совместимостью.
Большинство систем гидроабразивной резки в Китае имеют марку WEIHONG, и признание клиентов очень велико
Работа системы управления очень проста, и новички могут освоить и применить ее после дня обучения
Под рабочим шкафом находятся подвижные колеса для регулировки положения
Оснащен беспроводной ручкой и беспроводной мышью и клавиатурой, очень удобен в использовании
Он имеет функции моделирования резки, времени памяти расходных материалов, сохранения данных резки и т. Д.
Этот тип чиллера представляет собой холодильник, независимо разработанный компанией Win-Win. Производитель настраивает производство в соответствии с техническими требованиями Win-Win. Эффект заключается в том, чтобы решить проблему высокой температуры насоса усилителя, и вода рециркулируется. Температура масла и воды насоса усилителя не может зависеть от окружающей среды. , может храниться между 20 ° -25 °, эффект использования очень хороший, этот тип чиллера отличается от обычных холодильников на рынке, высокотехнологичные холодильники могут повлиять на бесперебойную работу всего оборудования
Какова скорость станка гидроабразивной резки?
Средняя скорость резки станка гидроабразивной резки составляет около 15 сантиметров в минуту. Однако скорость резания является переменным фактором, на который влияет множество различных факторов. По сравнению с другими альтернативными методами резки, такими как электроэрозионная обработка (EDM), гидроабразивная резка выполняется относительно быстро, примерно 1 см в минуту. Для скорости резки, измеряемой в британских единицах, гидроабразивный резак может резать в среднем около 12 дюймов в минуту. Обычная скорость резки составляет от 12 до 15 дюймов в минуту. Однако это не соответствует максимальной скорости гидроабразивного резака. Для более мягких материалов, таких как мрамор и стекло, гидроабразивные резаки могут резать около 90 дюймов в минуту с впечатляющей скоростью. Следует отметить, что скорость резания является лишь одним из аспектов оценки производительности гидроабразивного резака. Помимо скорости, необходимо комплексно учитывать такие факторы, как качество резки, точность и адаптируемость материала. Поэтому при выборе технологии резки необходимо комплексно учитывать скорость резки и другие сопутствующие факторы для обеспечения наилучшего режущего эффекта и эффективности производства.
Какие факторы влияют на скорость резки станка гидроабразивной резки?
Многие факторы играют важную роль в скорости гидроабразивной резки. Вот эти факторы и способы их оптимизации:
Толщина материала: Толщина материала является ключевым фактором, влияющим на скорость резки на станке гидроабразивной резки. Вообще говоря, чем толще материал, тем медленнее скорость резки. Для оптимизации скорости резки его можно регулировать в зависимости от толщины материала, чтобы обеспечить высочайшую скорость без ущерба для качества.
Тип материала: Различные материалы имеют разные физические свойства и, следовательно, влияют на скорость резки станка гидроабразивной резки. Может быть оптимизирован для различных типов материалов, понимать их характеристики и регулировать параметры резки для достижения оптимальной скорости.
Выбор абразивов: Выбирайте высококачественные абразивы с подходящим размером частиц для повышения скорости и эффекта резки. Соответствующие абразивы могут увеличить силу резания и ускорить резку.
Давление воды: В системах станков гидроабразивной резки используется широкий диапазон давлений воды, при этом более высокое давление обеспечивает более быструю резку. Но имейте в виду, что слишком большое давление увеличивает износ оборудования и его стоимость, поэтому необходимо найти баланс между скоростью и долговечностью оборудования.
Диаметр сопла: Больший диаметр сопла может увеличить скорость резания, так как больший диаметр сопла может пропускать больше воды. Однако имейте в виду, что большой диаметр сопла ограничивает сверхвысокое давление водоструйной резки, поэтому существует компромисс между скоростью и размером сопла.
Качество воды: Качество воды также влияет на скорость резания динамической гидроабразивной системы. Обязательно используйте очищенную воду, чтобы избежать примесей, которые могут негативно повлиять на скорость резки и срок службы оборудования.
Расход воды: В соответствии с конкретными потребностями отрегулируйте поток воды для получения наилучшей скорости резки и результатов. Более высокий расход воды увеличивает скорость резания, но увеличивает износ компонентов и эксплуатационные расходы.
Схема раскроя: Прямые линии режут быстрее всего, в то время как острые углы и частые повороты замедляют скорость резки. Оптимизируйте схему раскроя, используя закругленные углы вместо острых для непрерывной резки без остановки.
Длина фокусной трубки: Более длинные фокусные трубки снижают скорость гидроабразивной резки, снижая точность и скорость резки. Выберите подходящую длину фокусировочного тубуса для поддержания точности и скорости.
Угол раствора конуса: Угол конуса мало влияет на скорость резания, но больший угол конуса может увеличить скорость резания. Необходимо найти оптимальный баланс между скоростью и точностью резки.
Крепление: Правильный выбор и использование крепления может повысить скорость и качество резки, гарантируя, что заготовка надежно удерживается с меньшим движением. Оптимизируя эти факторы, можно максимизировать скорость и эффективность гидроабразивной резки.
В таблице выше представлены все устройства, входящие в нашу комплектацию станка гидроабразивной резки. Данный комплект станка является модернизированной версией, поскольку он оснащен системой подъема платформы, что более удобно для пользователей гидроабразивной резки для загрузки и разгрузки. Мы являемся поставщиком гидроабразивной резки с индивидуальными производственными мощностями. Если у вас есть потребности в резке, вы можете оставить нам сообщение, и мы организуем профессиональных людей, которые ответят за вас.
Наша основная продукция включает, но не ограничивается: роботизированная система гидроабразивной резки, станок для абразивной гидроабразивной резки, портативный станок гидроабразивной резки, гидроабразивный насос высокого давления (от 60 000 фунтов на квадратный дюйм до 90 000 фунтов на квадратный дюйм и 100 л.с. и т. Д.), Запасные части для гидроабразивной резки для основных брендов и т. Д.
